E150R სამუშაო პოზიციონერები

The Features of Work Positioner

  • All these optional standard accessories are available in various special versions.
  • E type is also available in an AISI 304 stainless steel version for use in sterilised areas or food sectors.
  • Powerful motor, battery 12Ah &20Ah. A range of highly maneuverable, lightweight lifts, designed to take the strain out of any lifting job ground level to over shoulder height.
  • Ideal for use in narrow aisles and confined spaces. Perfect for all applications from pharmaceutical to catering, from packing line to food processing, from warehouse to office, kitchens, laboratories, retail outlets and son on.

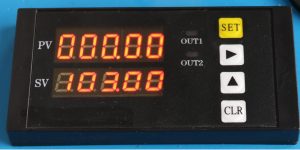

  • Weighing system is also opptional.
  • E series automatic electronic overload protection system ensures safety. maintance free and sealed batteries, automatic charger.

ელექტრო სტეკერის სატვირთო მანქანას აქვს მოდელები E100R, E150R, E180N, E250N, E300N და სამუშაო პოზიციონერები ასევე აქვთ წონის სასწორებს, როგორიცაა E100W, E150W, E180W, E250W, E300W.



ვიდეო გადაცემა:

SpecificationOther AttachementOperation Guide
i-lift No.1551507155150815515091551510155150515515061551511
მოდელიM100RM200RE100RE150RE180NE250NE300N
ტიპისახელმძღვანელოელექტრო
შესაძლებლობებიკგ (ლბ.)100(220)200(440)100(220)150(330)180(396)250(550)300(660)
Max.ForkHeight მმ (შიგნით)1500(60)1700(67)1500(60)1500/1800(60/70)
Min.ForkHeight მმ (შიგნით)130(5.1)
პლატფორმის ზომა მმ (შიგნით)470x600(18.5x23.6)480x610(18.9x24)470x600(18.5x23.6)
საერთო ზომა მმ (შიგნით)840x600x1830

(33.1x23.6x72)

870x600x1920

(34.3x23.6x75.5)

870x600x1990

(34.3x23.6x78.3)

870x600x1790

(34.3x23.6x70.5)

870x740x1920(2220)

(33.5x29.1x75.5(86.6))

ბატარეა მმ (შიგნით)24 ვ / 12 აჰ24V20Ah
Წონა ნეტოკგ (ლბ.)50(110)60(132)66(145.2)63(138.6)85(187)90(198)105(231)



ხელმისაწვდომი დანართების სწრაფი შეცვლა: პლატფორმა შეიძლება შეიცვალოს Ball გადაცემის ერთეულში, ატრაქციონის პლატფორმაზე, V ბლოკში ან spindle, Fork with Hook და თუნდაც Clamp.

როგორც სამუშაო პოზიციონერის წარმოება, i-Lift ასევე უზრუნველყოფს ელექტრული stacker, მასით სამუშაოების პოზიციონერის სახელმძღვანელო სამუშაო პოზიციონერის პლატფორმის სამუშაო პოზიციონერისთვის, სახელმძღვანელოს ჰიდრავლიკური სტეკისერის, მსუბუქი სტეკის, მაღალი ლიფტის ელექტრო stacker და ასე შემდეგ.



Operation Guide of Electric Work Positioner

1) ლიფტი: გადასვლის, დატვირთვისა და გადმოტვირთვის ოპერაცია.

1.1 ჩაკეტეთ სატვირთო მანქანა ნებისმიერი სიმაღლის დატვირთვისა და გადმოტვირთვის წინ.

1.2 იზრუნეთ დატვირთვის ერთგვაროვნებაზე დატვირთვისა და გადმოტვირთვის დროს; გადახრილი დატვირთვა ყოველთვის არ არის დასაფასებელი.

1.3 აღინიშნოს, რომ არ დაკარგოთ წონასწორობა ცალმხრივი გადმოტვირთვისგან, რომ არ მოხდეს საშიში შემთხვევები.

1.4 როდესაც საჭიროა ლიფტის გადატანა დაუმთავრებელი გადმოტვირთვით, იზრუნეთ ღმერთების ერთგვაროვნებაზე, რომ ჯერ კიდევ გადმოტვირთვა იყო საჭირო.

1.5 დატვირთვის ლიფტის გადაადგილებისას დატვირთეთ ელექტრული სამუშაო პოზიციონერის პლატფორმა ყველაზე დაბალ პოზიციაზე, უსაფრთხოების უზრუნველსაყოფად.

2) ლიფტი: ასვლა და დაცემის ოპერაცია

2.1 იზრუნეთ იმაზე, რომ გაჩერდეთ სწორ ადგილას და უზრუნველყოთ საჭირო საოპერაციო ადგილი, როდესაც ლიფტი უნდა მოაწყოს ან აიღოს საქონელი გარკვეული სიმაღლისთვის.

2.2 დაკეტეთ ბორბლები და ჩართეთ ძალა.

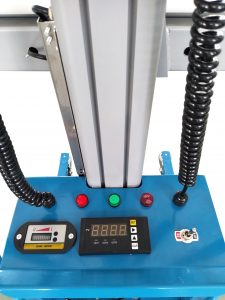

2.3 დააჭირეთ პანელზე UP ღილაკზე, პლატფორმა შეუფერხებლად ასვლა საჭირო სიმაღლეზე და შემდეგ ღილაკს გაათავისუფლებთ, პლატფორმა ისევ დგას და არ ჩამოიჭრება. მოძრავი ხელის პანელი ოპერატორისთვის მოსახერხებელია სხვადასხვა პოზიციებზე დაკვირვებისა და მუშაობისთვის.

2.4 მკაცრად დაიცავით ლიფტის მართვისთვის საჭირო რეგულაციები, როდესაც საჭირო საქონელზე მაღლაა გაზრდილი გადმოტვირთვისთვის ან ჩამოსხმისთვის.

2.5 მკაცრად დაიცავით რეგულაციები ლიფტისგან საქონლის აღებისას.

2.6 როდესაც ჩატვირთვა დატვირთეთ ზოგიერთ სიმაღლეზე, დააჭირეთ ღილაკს SOWN, რომ პლატფორმა შეუფერხებლად დაეშვა; და DOWN ღილაკი შეიძლება გაათავისუფლონ საჭირო სიმაღლეზე, ხოლო პლატფორმა შეჩერდება ლიფტის დაღწევა, რომ შეასრულოს ახალი სამუშაო იმავე ადგილას, მაგრამ განსხვავებული სიმაღლე.

2.7 ლიფტი განკუთვნილია გადატვირთვისგან დაცვის ფუნქციის შესაბამისად. როდესაც დატვირთვა გადააჭარბებს რეიტინგული ტევადობის 25% -ს, პლატფორმა არ უნდა მოიმატოს, ლიფტი ვერ შეძლებს ასვლა, ასვლა-დაღმართზე და სატრანსპორტო საშუალების გადასვლას.

2.8 ელექტრული სამუშაო პოზიციონერის ლიფტი შექმნილია დაბალი სიმძლავრის დაცვის ფუნქციის შესაბამისად. თუ უჯრედის სიმძლავრე არ არის საკმარისი სამუშაოზე დატვირთული ასვლისა და დაცემის დროს, ბუზერი 50 წამის განმავლობაში განგაშის განგაშის განმეორებით განგაშის სიგნალით და შემდეგ ავტომატურად გათიშავს ელექტროგადამცემი ხაზის მითითებით განათებით (ოპერატორმა უნდა ჩამოაგდოს პლატფორმა ყველაზე დაბალ პოზიციაზე ამ პერიოდის განმავლობაში); ლიფტი დაცულია და ასვლა ან დაცემის ოპერაცია არასწორია, მაშინაც კი, თუ დენი ჯერ კიდევ არის დაკავშირებული.

3) უჯრედი

3.1 ლიფტის დენის შესაქმნელად შერჩეულია წვრილმანი შენარჩუნების დალუქული მჟავა-ტყვიის შემანარჩუნებელი უჯრედი. ახასიათებს დაბალი დატვირთვის უნარი, უსაფრთხო, მარტივი სამონტაჟო და შეცვლა = მეტი, და მისი გამოყენება შესაძლებელია ტემპერატურის დიაპაზონში -15ºC ~ 50ºC.

3.2 უჯრედის სამუშაო ცხოვრება დიდად არის დამოკიდებული სწორად გამოყენებაზე. უჯრედის სამუშაო ვადა მნიშვნელოვნად უნდა შემცირდეს, როდესაც განმეორებით გამოიყენება დაბალი ძაბვის პირობებში, და კიდევ დაწვა კონტროლის ელემენტი. ამის გათვალისწინებით, ლიფტი შექმნილია დაბალი ძაბვის დაცვის ფუნქციით, ელექტრული კონტროლის ნაწილში. ლიფტის დროს მუშაობს დაბალი ძაბვის ქვეშ ასვლაზე ან ასვლაზე, ბუზერი მუდმივად ისმის 50 წამის განმავლობაში და შემდეგ შეწყვიტა ელექტროენერგიის მიწოდება. ოპერატორი ვალდებულია დააკისროს უჯრედი დროულად.

4) დამტენი

4.1 მაღალი დენის დამტენი უზრუნველყოფილია ლიფტით, რათა უჯრედს მიირთვას ნებისმიერი მოსახერხებელი ელექტრული ტერმინალი. დარწმუნდით, რომ ადგილობრივი ელექტრული ქსელის ძაბვა საჭიროა, როგორც საჭიროა დამტენის შესასვლელი ძაბვისას.

4.2 როდესაც ლიფტის სიმძლავრის გამორთვით დატენვისას დააკავშირეთ დამტენი დამონტაჟებული წყარო და დენის ტერმინალის სოკეტი, დამტენი ენერგიის წითელი ინდიკატორი ნათდება, ხოლო დატენვის სტატუსის მწვანე ინდიკატორი ნათდება, ეს ნიშნავს, რომ უჯრედს აქვს დატენვის სტატუსი. ; და როდესაც მწვანე ინდიკატორი გაქრა, ეს ნიშნავს, რომ უჯრედი სრულად დატენულია. საერთოდ, დატენვის პერიოდს 10 ~ 12 საათი სჭირდება.

4.3Shall the charged cell show low voltage status during heavy duty job, probably the cell is damaged or the charger is in trouble. Warning Use only on plain and smooth floor. Don’t overload, ensure load uniformity. Pay special attention when heavily loaded. Buzzer beeps to alarm cell low, charge in time or the cell shall be damaged. Ensure that the input voltage of the charger complies with local power net voltage.

ელექტრო ლიფტების ეს სერია მარტივია გაუმკლავდეს, უსაფრთხო და საიმედო, ავტომატური და შრომის დაზოგვით მცირე, მაგრამ მაღალეფექტური და შენარჩუნების უფასო უჯრედების ელექტრომომარაგებით, საიმედო მცირე მოტორიზებული ჯაჭვის მამოძრავებელი, პანელის კონტროლის მაღალი შესრულებით; მოძრავი ელექტრო ღილაკის ღილაკები აკონტროლებენ პლატფორმის ან სხვა აქსესუარის მოძრაობას ზემოდან და ქვემოდან. სამუშაო პოზიციონერის ეს სერია ძირითადად გამოიყენება საქონლის გადასატანად, აწევაზე ან ასაწყობად, ან გარკვეულ სიმაღლეზე საქონლის ასაღებად და გადასატანად უბრალო და გლუვ სართულზე. ულამაზესი გარეგნობის, ალუმინის ალუმინის მაღალი ბოძების, მოსახერხებელი და მოძრავი ელექტროკონტროლის, ავტომატური და შრომის დაზოგვის მახასიათებლები აძლიერებს ლიფტების ფართო გამოყენებას. განსაკუთრებით, რამდენიმე აქსესუარის კონფიგურაციისა და დონის პლატფორმის კონფიგურაცია იძლევა ლიფტების სპეციალურ გამოყენებას გადასვლის დროს. მცირე სვეტის ფორმის სამუშაო ნამუშევრები, მაგალითად, მასალების ბეჭდვის ქარხნებში, სუპერ ბაზრებზე, სასტუმროებში და ა.შ.
